Dibujo dimensional · ADH-280R
ADH-280R · En stock en México

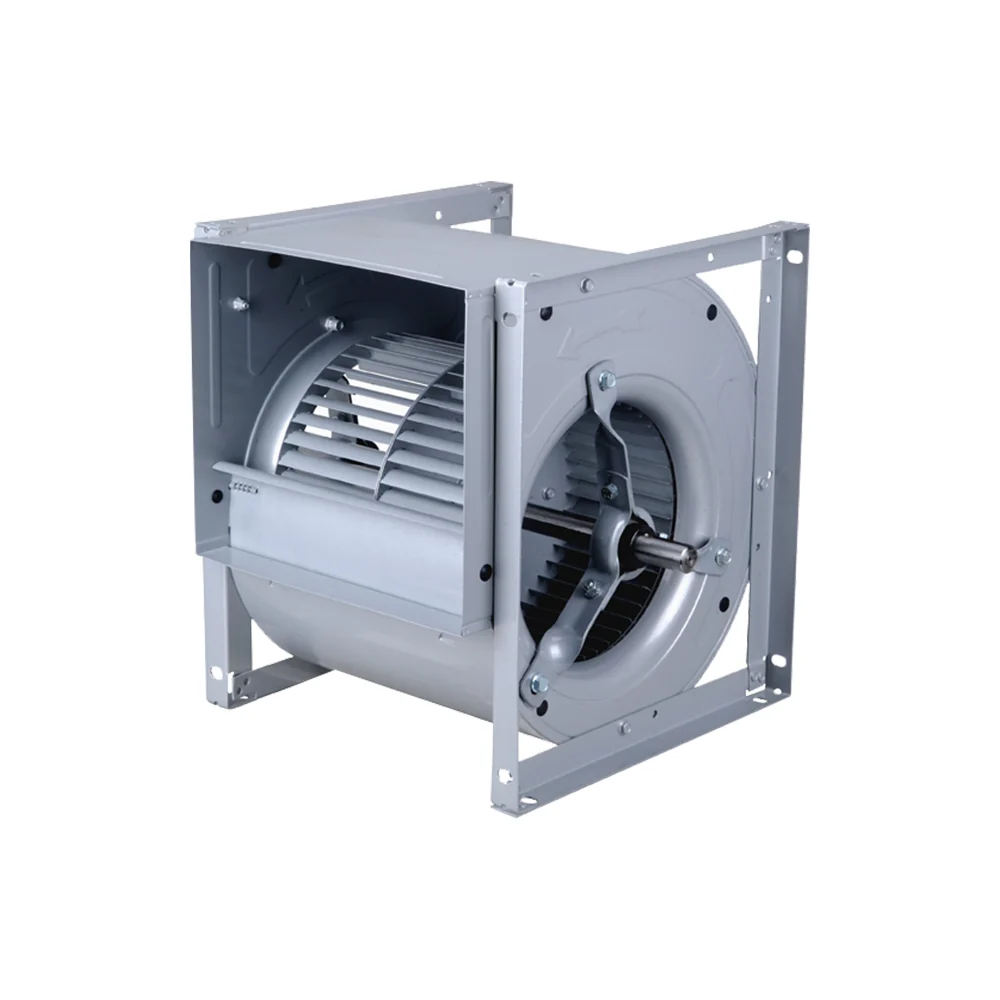

Ventilador Centrífugo ADH-280R
Doble entrada con álabes curvados hacia adelante. Diseñado para sistemas AHU/UMA y aplicaciones HVAC de alto rendimiento.
Caudal
9,000m³/h
Presión estática
1,800Pa
Velocidad máx.
2,200rpm
Eficiencia
58%
Aplicaciones recomendadas
HVAC comercialAHU/UMARestaurantesLocales comerciales
Especificaciones técnicas del ADH-280R
| Caudal máx. | 9,000 m³/h |
| Presión estática máx. | 1,800 Pa |
| Velocidad máx. | 2,200 rpm |
| Potencia máx. | 4 kW |
| Eficiencia | 58 % |
| Rating FEG | FEG 67 |
| Rango de motor | 0.5 a 5.5 HP |
| Peso aprox. | 29 kg |
| Ancho carcasa (A) | 466 |
| Alto carcasa (B) | 518 |
| Diámetro rodete (C) | 361 |
| Altura total (M) | 555 |
| Tipo | Doble entrada (DIDW) |
| Álabes | Curvados hacia adelante |
| Carcasa | Acero galvanizado |
| Motor | Trifásico IE2/IE3 |
Curva de rendimiento
Caudal (m³/h) vs. presión total (Pa) a distintas velocidades del rodete.
| Velocidad (rpm) | Caudal (m³/h) | Presión total (Pa) | Potencia (kW) |
|---|---|---|---|
| 800 | 2,200 | 150 | 0.20 |
| 1,100 | 3,000 | 300 | 0.50 |
| 1,400 | 3,900 | 500 | 1.00 |
| 1,700 | 4,750 | 750 | 1.80 |
| 2,000 | 5,600 | 1,050 | 2.90 |
| 2,200 | 6,200 | 1,280 | 3.90 |
