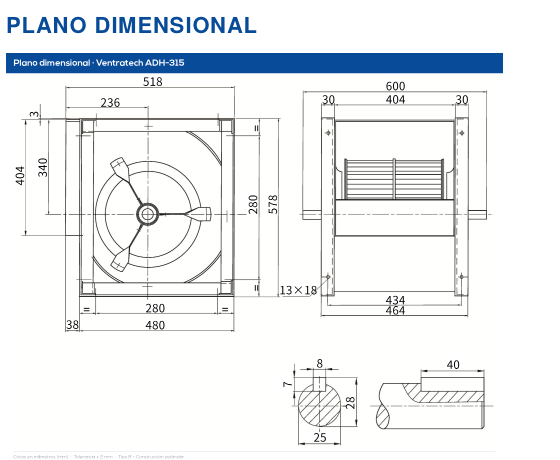

Dibujo dimensional · ADH-315R
ADH-315R · En stock en México
Ventilador Centrífugo ADH-315R
Doble entrada con álabes curvados hacia adelante. Equilibrio óptimo entre caudal y presión para AHU/UMA medianos.
Caudal
14,000m³/h
Presión estática
1,800Pa
Velocidad máx.
1,900rpm
Eficiencia
63%
Aplicaciones recomendadas
HVAC comercialAHU/UMANaves ligerasHoteles
Especificaciones técnicas del ADH-315R
| Caudal máx. | 14,000 m³/h |
| Presión estática máx. | 1,800 Pa |
| Velocidad máx. | 1,900 rpm |
| Potencia máx. | 6 kW |
| Eficiencia | 63 % |
| Rating FEG | FEG 63 |
| Rango de motor | 1 a 8 HP |
| Peso aprox. | 35 kg |
| Ancho carcasa (A) | 518 |
| Alto carcasa (B) | 578 |
| Diámetro rodete (C) | 404 |
| Altura total (M) | 600 |
| Tipo | Doble entrada (DIDW) |
| Álabes | Curvados hacia adelante |
| Carcasa | Acero galvanizado |
| Motor | Trifásico IE2/IE3 |

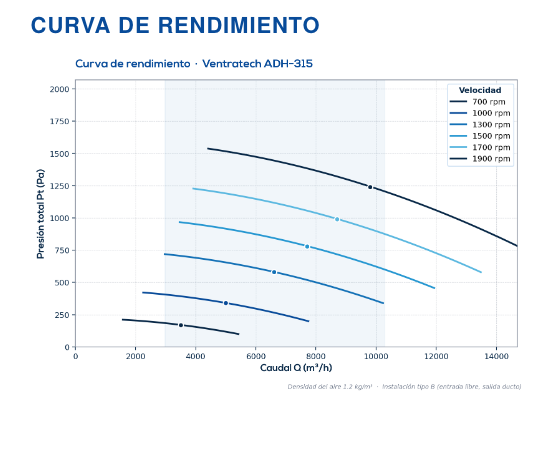

Curva de rendimiento
Caudal (m³/h) vs. presión total (Pa) a distintas velocidades del rodete.
| Velocidad (rpm) | Caudal (m³/h) | Presión total (Pa) | Potencia (kW) |
|---|---|---|---|
| 700 | 3,500 | 170 | 0.40 |
| 1,000 | 5,000 | 340 | 1.00 |
| 1,300 | 6,600 | 580 | 2.00 |
| 1,500 | 7,700 | 780 | 3.00 |
| 1,700 | 8,700 | 990 | 4.20 |
| 1,900 | 9,800 | 1,240 | 5.80 |
