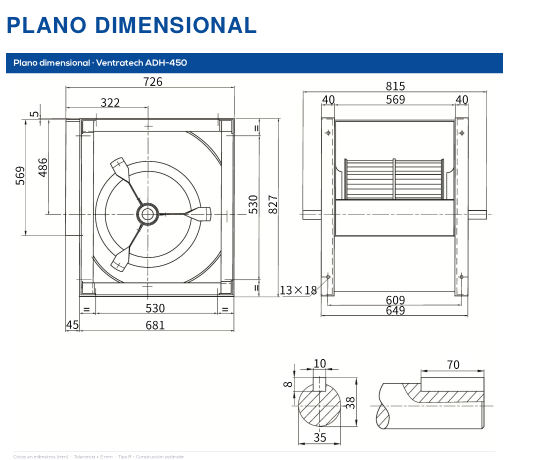

Dibujo dimensional · ADH-450R
ADH-450R · En stock en México
Ventilador Centrífugo ADH-450R
Doble entrada con álabes curvados hacia adelante. El modelo más potente de la serie R: caudal extremo y operación continua.
Caudal
30,000m³/h
Presión estática
2,200Pa
Velocidad máx.
1,300rpm
Eficiencia
68%
Aplicaciones recomendadas
Industria pesadaNaves grandesSistemas de extracción industrial
Especificaciones técnicas del ADH-450R
| Caudal máx. | 30,000 m³/h |
| Presión estática máx. | 2,200 Pa |
| Velocidad máx. | 1,300 rpm |
| Potencia máx. | 10 kW |
| Eficiencia | 68 % |
| Rating FEG | FEG 56 |
| Rango de motor | 3 a 40 HP |
| Peso aprox. | 72 kg |
| Ancho carcasa (A) | 726 |
| Alto carcasa (B) | 827 |
| Diámetro rodete (C) | 569 |
| Altura total (M) | 815 |
| Tipo | Doble entrada (DIDW) |
| Álabes | Curvados hacia adelante |
| Carcasa | Acero galvanizado |
| Motor | Trifásico IE2/IE3 |

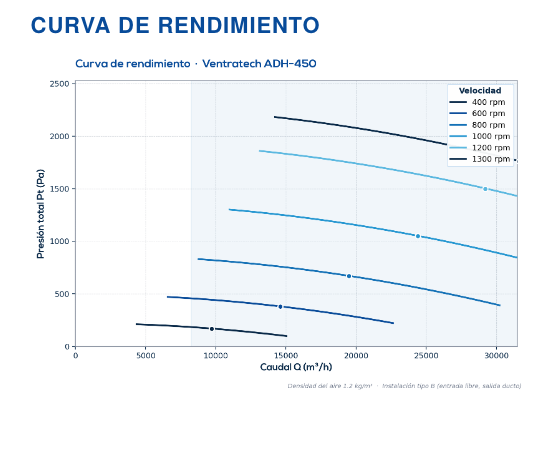

Curva de rendimiento
Caudal (m³/h) vs. presión total (Pa) a distintas velocidades del rodete.
| Velocidad (rpm) | Caudal (m³/h) | Presión total (Pa) | Potencia (kW) |
|---|---|---|---|
| 400 | 9,700 | 170 | 0.95 |
| 600 | 14,600 | 380 | 3.20 |
| 800 | 19,500 | 670 | 7.50 |
| 1,000 | 24,400 | 1,050 | 14.50 |
| 1,200 | 29,200 | 1,500 | 25.00 |
| 1,300 | 31,600 | 1,760 | 31.50 |
