Dibujo dimensional · ADH-400R
ADH-400R · En stock en México
Ventilador Centrífugo ADH-400R
Doble entrada con álabes curvados hacia adelante. Alto caudal para instalaciones industriales exigentes.
Caudal
25,000m³/h
Presión estática
2,200Pa
Velocidad máx.
1,400rpm
Eficiencia
63%
Aplicaciones recomendadas
Industria pesadaAgroindustriaPlantas de procesoAHU grandes
Especificaciones técnicas del ADH-400R
| Caudal máx. | 25,000 m³/h |
| Presión estática máx. | 2,200 Pa |
| Velocidad máx. | 1,400 rpm |
| Potencia máx. | 8 kW |
| Eficiencia | 63 % |
| Rating FEG | FEG 60 |
| Rango de motor | 2 a 20 HP |
| Peso aprox. | 57 kg |
| Ancho carcasa (A) | 651 |
| Alto carcasa (B) | 736 |
| Diámetro rodete (C) | 507 |
| Altura total (M) | 725 |
| Tipo | Doble entrada (DIDW) |
| Álabes | Curvados hacia adelante |
| Carcasa | Acero galvanizado |
| Motor | Trifásico IE2/IE3 |

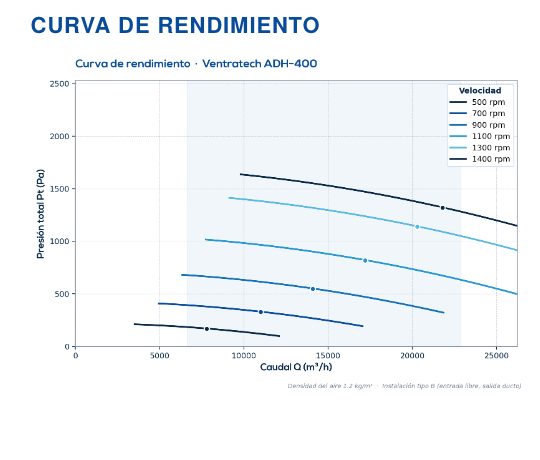

Curva de rendimiento
Caudal (m³/h) vs. presión total (Pa) a distintas velocidades del rodete.
| Velocidad (rpm) | Caudal (m³/h) | Presión total (Pa) | Potencia (kW) |
|---|---|---|---|
| 500 | 7,800 | 170 | 0.70 |
| 700 | 11,000 | 330 | 1.90 |
| 900 | 14,100 | 550 | 4.00 |
| 1,100 | 17,200 | 820 | 7.30 |
| 1,300 | 20,300 | 1,140 | 12.00 |
| 1,400 | 21,800 | 1,320 | 15.00 |
