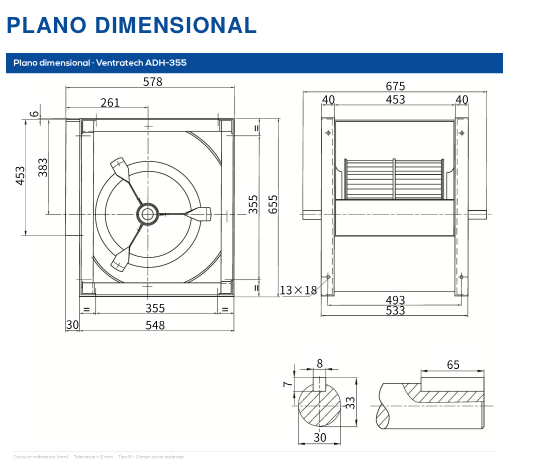

Dibujo dimensional · ADH-355R
ADH-355R · En stock en México
Ventilador Centrífugo ADH-355R
Doble entrada con álabes curvados hacia adelante. Alto desempeño para aplicaciones industriales medianas y AHU grandes.
Caudal
20,000m³/h
Presión estática
2,000Pa
Velocidad máx.
1,600rpm
Eficiencia
63%
Aplicaciones recomendadas
Naves industrialesAHU/UMA grandesPlantas de procesoCentros comerciales
Especificaciones técnicas del ADH-355R
| Caudal máx. | 20,000 m³/h |
| Presión estática máx. | 2,000 Pa |
| Velocidad máx. | 1,600 rpm |
| Potencia máx. | 6 kW |
| Eficiencia | 63 % |
| Rating FEG | FEG 60 |
| Rango de motor | 1.5 a 12 HP |
| Peso aprox. | 42 kg |
| Ancho carcasa (A) | 578 |
| Alto carcasa (B) | 655 |
| Diámetro rodete (C) | 453 |
| Altura total (M) | 675 |
| Tipo | Doble entrada (DIDW) |
| Álabes | Curvados hacia adelante |
| Carcasa | Acero galvanizado |
| Motor | Trifásico IE2/IE3 |

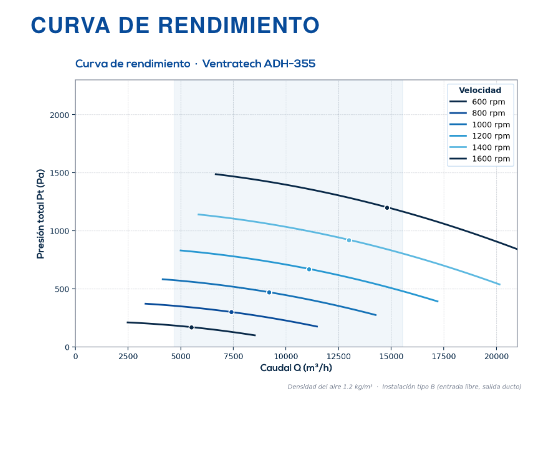

Curva de rendimiento
Caudal (m³/h) vs. presión total (Pa) a distintas velocidades del rodete.
| Velocidad (rpm) | Caudal (m³/h) | Presión total (Pa) | Potencia (kW) |
|---|---|---|---|
| 600 | 5,500 | 170 | 0.50 |
| 800 | 7,400 | 300 | 1.20 |
| 1,000 | 9,200 | 470 | 2.30 |
| 1,200 | 11,100 | 670 | 3.95 |
| 1,400 | 13,000 | 920 | 6.20 |
| 1,600 | 14,800 | 1,200 | 9.30 |
